QS-XF旋转接头
QS-XF旋转接头参数：
适用转速：100RPM
适用温度：220℃
适用压力：1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水

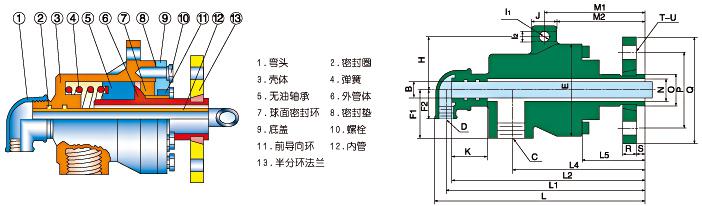

QS-XF型旋转接头 双向流通内管旋转式——半分环法兰连接
| 规格 | 型号 | B | C | D | E | F1 | F2 | H | I1 | I2 | J | K | L | L1 | L2 | L4 | L5 | M1 | M2 | N |
| 20 | QS-XF20-8 | 12 | Rc3/4 | Rc1/2 | 96 | 48 | 30 | 48 | 12 | 12 | 25 | 35 | 210 | 195 | 171 | 133 | 55 | 104 | - | 18 |
| 25 | QS-XF25-10 | 16 | Rc3/4 | Rc1/2 | 75 | 40 | 40 | 55 | 12 | 12 | 26 | 35 | 240 | 225 | 215 | 165 | 47 | - | 95 | 25 |
| 32 | QS-XF32-15 | 20 | Rc1 | Rc1/2 | 120 | 63 | 38 | 70 | 14 | 14 | 26 | 47 | 254 | 239 | 223 | 156 | 32 | - | 98 | 30 |
| 40 | QS-XF40-20 | 25 | Rc1-1/4 | Rc3/4 | 130 | 70 | 43 | 78 | 16 | 16 | 32 | 45 | 291 | 273 | 254 | 187 | 69 | - | 125 | 38 |
| 50 | QS-XF50-25 | 31 | Rc1-1/2 | Rc1 | 160 | 80 | 51 | 80 | 18 | 18 | 35 | 36 | 315 | 295 | 274 | 199 | 70 | 138 | - | 48 |
