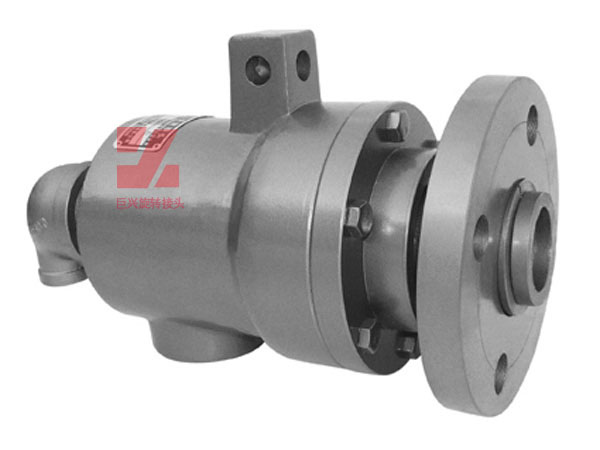

QS-GF型高温导热油旋转接头
导热油旋转接头QD结构特点：
QD型高温导热油专用旋转接头具有耐高温，密封可靠，无需润滑，结构简单等特点，密封结构使用的是球面密封，广泛应用于一些同轴度不高，转速较低的设备，本产品可以自动补偿、自动调心。同时本产品维护简单，无需特别保养，是实际应用最广的产品之一。

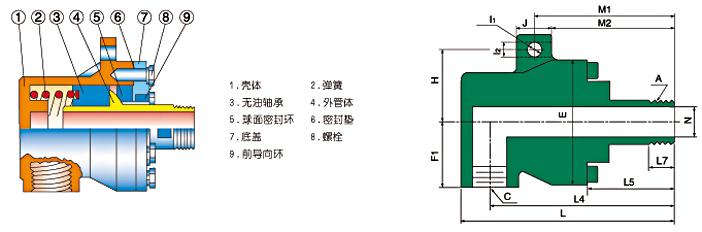

QD型高温导热油专用旋转接头 单向流通式——螺纹连接
| 规格 | 型号 | A | C | E | F1 | H | I1 | I2 | J | L | L4 | L5 | L7 | M1 | M2 | N |
| 20 | QD20 | R3/4 | Rc3/4 | 96 | 49 | 53 | 12 | 12 | 25 | 197 | 144 | 50 | 20 | 144 | 132 | 18 |
| 25 | QD25 | R1 | Rc1 | 98 | 56 | 65 | 12 | 12 | 25 | 231 | 169 | 61 | 22 | 169 | 157 | 24 |
| 32 | QD32 | R1-1/4 | RC1-1/4 | 120 | 68 | 78 | 14 | 14 | 30 | 259 | 192 | 65 | 26 | 206 | 176 | 30 |
| 40 | QD40 | R1-1/2 | RC1-1/2 | 130 | 80 | 80 | 14 | 14 | 32 | 285 | 210 | 70 | 30 | 210 | 194 | 38 |
| 50 | QD50 | R2 | RC2 | 160 | 94 | 90 | 14 | 14 | 36 | 338 | 242 | 80 | 30 | 260 | 242 | 48 |
