金属软管

金属软管两端的接头或法兰是与客户管道的接头或法兰相配的网套是软管安装在压力管路中的主要承压件，同时对波纹管起护套作用，根据管道中的压力大小及应用场所，可选择一层或多层的不锈钢丝或钢带进行编织，软管的压力范围一般为 PN0.6—32.0Mpa。金属软管两端的接头可根据用户管道或设备的接头形式配备。长度尺寸可根据用户要求加工,一般40以上的软管用法兰连接,40以下用螺纹连接。

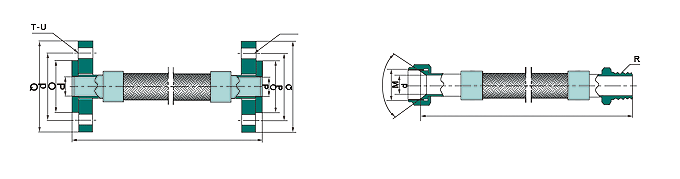

规格	型号	实际通径	工作压力	实验压力	爆破压力	最小弯曲半径		锥管螺纹	公制螺纹	法兰连接尺寸					推荐长度
DN		d	p	p	p	静态	动态	R	M	Q	p	o	T	U	L
mm		mm	Mpa	Mpa	Mpa	mm	mm	in	mm	mm	mm	mm	Nu	mm	mm
6	RL6	4	2.5	3.7	10	40	80	R1/8	M14×1.5	-	-	-	-	-	500
8	RL8	7	2.5	3.7	10	50	110	R1/4	M16×1.5	-	-	-	-	-	500
10	RL10	8	2.5	3.7	10	65	145	R3/8	M18×1.5	90	60	41	4	14	500
12	RL12	10	1.6	2.4	6.4	70	160	R3/8	M20×1.5	95	65	42	4	14	500
14	RL14	11	1.6	2.4	6.4	75	175	R1/2	M22×1.5	95	65	42	4	14	500
15	RL15	12	1.6	2.4	6.4	80	180	R1/2	M24×1.5	95	65	42	4	14	500
16	RL16	13	1.6	2.4	6.4	85	210	R1/2	M27×1.5	95	65	56	4	14	500
18	RL18	15	1.6	2.4	6.4	110	220	R3/4	M30×1.5	105	75	56	4	14	500
20	RL20	18	1.6	2.4	6.4	120	270	R3/4	M33×2	105	75	56	4	14	500
22	RL22	22	1.6	2.4	6.4	135	320	R3/4	M36×2	105	75	56	4	14	500
25	RL25	23	1.6	2.4	4	160	360	R1	M39×2	115	85	65	4	14	500
30	RL30	25	1.6	2.4	4	170	390	R1-1/4	M42×2	140	100	76	4	18	500
32	RL32	28	1.6	2.4	4	175	400	R1-1/4	M48×2	140	100	76	4	18	500
38	RL38	34	1.6	2.4	4	200	480	R1-1/2	M56×2	150	110	84	4	18	500
40	RL40	37	1.6	2.4	4	225	510	R1-1/2	M58×2	150	110	84	4	18	500
42	RL42	40	1.6	2.4	4	250	550	R1-1/2	M60×2	150	110	84	4	18	500
48	RL48	43	1.6	2.4	4	270	600	R2	M68×2	165	125	99	4	18	500
50	RL50	45	1.2	1.8	4	280	640	R2	M70×2	165	125	99	4	18	550
65	RL65	60	1.2	1.8	3.5	400	750	R2-1/2	-	185	145	118	4	18	600
80	RL80	70	1.2	1.8	3.5	520	860	R3	-	200	160	132	8	18	650
100	RL100	94	1.2	1.8	3.5	610	1350	R4	-	220	180	156	8	18	750
125	RL125	120	1.2	1.8	3.5	800	1600	R5	-	250	210	184	8	18	800
150	RL150	140	1.2	1.8	3.5	900	1900	R6	-	285	240	211	8	22	1000
200	RL200	190	1.2	1.8	3.5	1200	2600	-	-	340	295	266	12	22	1000

注:金属软管的直径不同,其最高压力值也不同.
