盐水旋转接头的结构解读
时间:2016-09-03 18:38 来源: 作者:admin 点击:

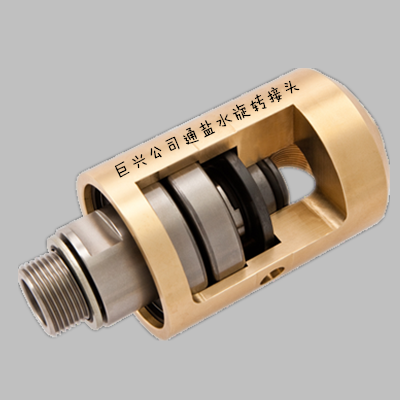

通盐水旋转接头专门为适用于冷却方面设计的系列产品，它具有体积小重量轻摩擦扭矩小等优点，密封件采用东洋进口材质，表面如同镜面，使密封更加可靠。结构如图：
通盐水型的旋转接头的密封不仅集中了内装密封（Q型）与滚动轴承支承（D型接头）的特征，很好的利用平衡封闭设计，使得密封环两侧所受的工作压力处于均衡状态，减少了摩擦的程度，加长了旋转接头的使用时间。 空心轴通过螺纹或法兰直接与辊筒相连，是旋转接头的主要元件。滚动轴承对空心轴的支承使旋转扭矩缩小了很大，具备了运作灵敏，体重小，占用空间小的特点，特别适用于以强速前提的工作状态。表面上有勘察眼，可以经过它及时发现密封处是否有流失或损耗现象的发生。
流通方式：双向流通
连接方式：半分环法兰式连接
安装型式：安装于旋转设备一端，进出介质同时通过旋转接头完成，且内管与空心轴同时随设备同步旋转。
