钢厂旋转接头结构及性能分析
时间:2014-06-30 15:43 来源: 作者:admin 点击:

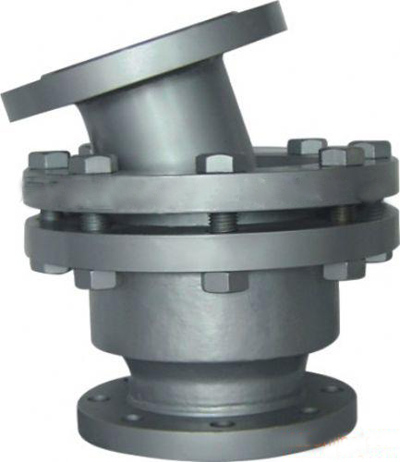

钢厂步进梁式加热炉水汽冷却装置上使用的新型球体转动接头（球体旋转接头），主要依靠球体 的角位移来吸收或补偿管道一个或多个方向上横向位移,该补偿器应成对使用，单台使用没有补偿能力，但它可作管道万向接头使用。因此具有补偿能力大，流体阻 力和变形应力小，无盲板力且对固定支座的作用力小等优点。同时在此设备上增设了可注填料装置这一先进技术，使得该设备密封性能更加稳定可靠。即使长时间运 行出现渗漏时，也可不需停气减压便可维护且十分方便快捷。特别对远距离热能的输送，有明显的经济效益和社会效益。 QZJDN100 QZJ-DN125 转动球接头
一．应用范围
球体接头是解决管道热胀冷缩的一种设备，可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中，具体用途如下 ：
1、用于热力管道中，补偿热膨胀，其补偿能力为“冂”补偿器的5-10倍。
2、用于高温排气设施上，补偿冲击膨胀。
3、用于冶金设备（如高炉、转炉、电炉、加热炉等）的汽化冷却系统中，作万向接头用。
4、用于建筑物的各种管道中，防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。
二．主要技术指标
1、规格型号：QB41/61SA-10/16/25/40C
2、工作压力：（4.0）MPa
3、工作温度：≤300℃
4、公称通径：DN80-DN150mm
5、全折屈角：≤30°（±15°
一．应用范围
球体接头是解决管道热胀冷缩的一种设备，可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中，具体用途如下 ：
1、用于热力管道中，补偿热膨胀，其补偿能力为“冂”补偿器的5-10倍。
2、用于高温排气设施上，补偿冲击膨胀。
3、用于冶金设备（如高炉、转炉、电炉、加热炉等）的汽化冷却系统中，作万向接头用。
4、用于建筑物的各种管道中，防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。
二．主要技术指标
1、规格型号：QB41/61SA-10/16/25/40C
2、工作压力：（4.0）MPa
3、工作温度：≤300℃
4、公称通径：DN80-DN150mm
5、全折屈角：≤30°（±15°
