往复摆动式旋转接头
冶金专用旋转接头，是专门用于钢性管道之间流体介质的活动连接，起到往复或低速旋转运动，具有较高的耐磨性，旋转灵活，制成能力强，密封采用德国德氏封，具有可靠的密封性能。

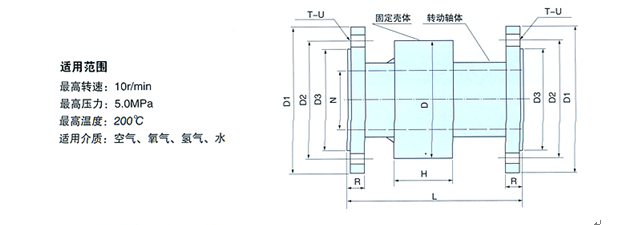

| 规格型号 | D | D1 | D2 | D3 | N | L | R | T | U |
| DN20 | 56 | 105 | 75 | 56 | 20 | 160 | 16 | 4 | 14 |
| DN25 | 62 | 115 | 85 | 65 | 25 | 170 | 14 | 4 | 14 |
| DN32 | 88 | 140 | 100 | 80 | 30 | 170 | 18 | 4 | 14 |
| DN40 | 95 | 150 | 110 | 84 | 40 | 170 | 18 | 4 | 18 |
| DN50 | 105 | 165 | 125 | 99 | 50 | 180 | 20 | 4 | 18 |
| DN65 | 115 | 185 | 145 | 122 | 65 | 180 | 20 | 4 | 18 |
| DN80 | 140 | 200 | 160 | 138 | 80 | 190 | 20 | 8 | 18 |
| DN100 | 150 | 220 | 180 | 156 | 100 | 200 | 22 | 8 | 18 |
| DN125 | 175 | 250 | 210 | 136 | 125 | 260 | 22 | 8 | 18 |
| DN150 | 240 | 285 | 240 | 212 | 150 | 270 | 22 | 8 | 22 |
| DN200 | 270 | 340 | 295 | 266 | 200 | 280 | 25 | 12 | 22 |
| DN250 | 320 | 405 | 355 | 319 | 250 | 300 | 29 | 12 | 26 |
| DN300 | 380 | 460 | 410 | 368 | 300 | 340 | 30 | 12 | 26 |
| DN350 | 420 | 520 | 470 | 429 | 350 | 370 | 38 | 16 | 26 |
